Perché l’Arco di Trionfo non crolla sotto il suo peso: segreti strutturali del monumento di 190 anni fa

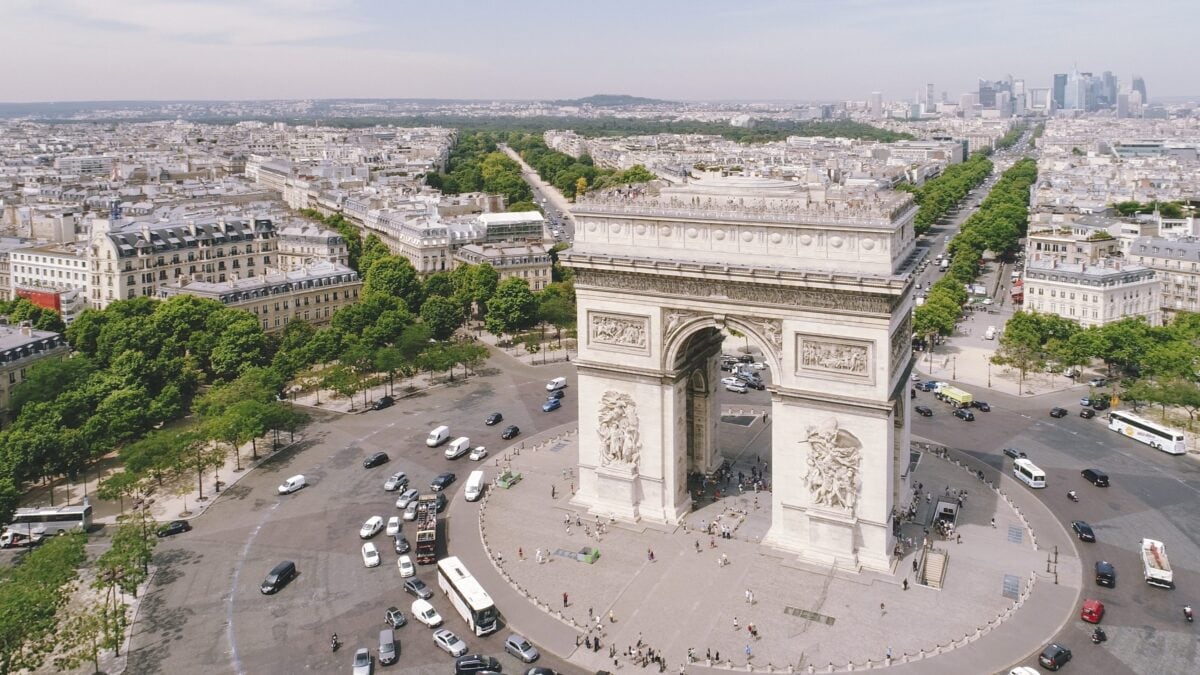

L’Arco di Trionfo, tra i monumenti più celebri di Parigi e simbolo della Francia insieme alla Torre Eiffel, è un capolavoro di ingegneria strutturale e una pietra miliare dell’architettura neoclassica. Inaugurato esattamente 190 anni fa, il 29 luglio 1836, sotto il regno di Luigi Filippo e costruito adoperando prevalentemente la pietra calcarea estratta nelle cave di Château-Landon, è oggi una delle principali attrazioni turistiche francesi e il fulcro delle celebrazioni della Festa nazionale. Dietro la sua imponenza si cela tuttavia una sfida costruttiva straordinaria per l’epoca: la grande volta centrale, alta 29 metri, trasferisce i carichi ai quattro massicci piedritti, mentre i cassettoni e gli ambienti cavi dell’attico riducono il peso complessivo della struttura.

Storia e geometria dell’Arco di Trionfo: 50 metri di altezza

Il monumento fu voluto da Napoleone Bonaparte per celebrare la vittoria nella battaglia di Austerlitz e associare la propria impresa politica e militare alla grandezza dell’Impero Romano. Jean Chalgrin, autore del progetto, si ispirò all’Arco di Tito a Roma ma ne raddoppiò le proporzioni per ottenere una struttura che fosse in grado di dominare la vista prospettica sugli Champs-Élysées. Al suo interno si trovano ampie sale, oggi adibite a museo e aperte al pubblico.

Il monumento si sviluppa per 50 metri in altezza, 45 in larghezza e 22 in profondità. Il grande vuoto centrale, di 14,5 metri, è sormontato da una poderosa volta che si innalza fino a 29 metri. Ai lati si aprono due arcate trasversali, disposte perpendicolarmente rispetto a quella principale e di dimensioni più contenute: 18,7 metri di altezza per 8,5 di larghezza.

La pietra di Château-Landon: proprietà e degrado

L'Arco di Trionfo è costruito quasi interamente in pietra di Château-Landon, una variante particolarmente compatta di calcare lacustre. Si tratta di una roccia sedimentaria che concilia esigenze ingegneristiche e architettoniche. Il materiale infatti vanta un'eccezionale resistenza a compressione ed è quindi capace di sopportare agevolmente i carichi verticali prodotti dall'altezza del manufatto, scongiurando un pericolo di schiacciamento alla base. La matrice di questa pietra bianca offre inoltre una notevole lavorabilità, qualità che ha permesso agli scultori di intagliare gli elaborati altorilievi direttamente sui blocchi di facciata.

Il tallone d'Achille di questo materiale resta tuttavia la sua naturale, seppure bassa, porosità. Nel corso dei decenni, lo smog parigino e le piogge acide hanno innescato un lento degrado chimico, causando l'annerimento e il progressivo indebolimento superficiale. Per ovviare al rischio di distacchi sono state condotte importanti campagne di restauro, tra cui quelle del 1989 e dei primi anni Duemila.

Il comportamento strutturale dell'arco

Un arco resiste ai carichi agenti lavorando essenzialmente per "forma". Dal punto di vista statico, la volta a botte centrale trasforma il peso gravitazionale in forze di compressione interne, generando una spinta orizzontale che agisce verso l'esterno, alle imposte delle volte, sui piedritti.

Questa spinta laterale risulta tanto più severa quanto più piccola è la "freccia" dell'arco, ovvero il rapporto tra la sua altezza e la sua larghezza. Il lavoro di contenimento delle azioni di spinta generate dalle strutture curve è affidato dunque ai piedritti: i quattro enormi pilastri di base dimensionati di modo da garantire equilibrio e resistenza sufficiente alle forze in gioco. All'interno di questi volumi, la spinta orizzontale si combina vettorialmente con il peso del piedritto: la forza risultante si inclina verso il basso rimanendo confinata all'interno dell'impronta di sezione di base del piedritto, impedendo il ribaltamento della struttura.

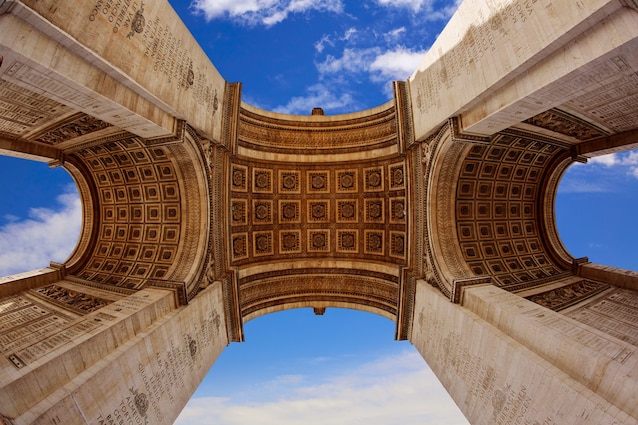

Parallelamente alla gestione delle spinte, la struttura lavora sull'alleggerimento delle masse: si nota infatti che la superficie è scavata da una fitta geometria di cassettoni: rimuovendo volume, il cassettone riduce drasticamente il carico della volta e allevia la spinta, quindi lo sforzo sui pilastri. Questa tecnica veniva usata nella costruzione delle volte anche dai Romani: mediante appositi incavi all'interno delle strutture, chiamati anche lacunari, si garantiva un'ottimizzazione in peso delle strutture. Analogamente, l'attico è un volume rettangolare che alloggia uno spazio completamente cavo, ospitante nel caso dell'Arco di Trionfo sale museali e un percorso di 284 gradini verso la terrazza.

non perderti questo articolo

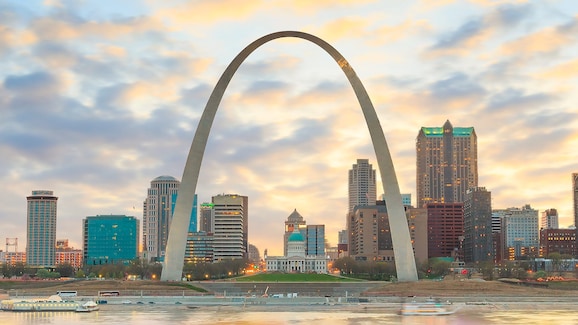

Gateway Arch, l’iconico arco di Saint Louis negli USA tra caratteristiche e curiosità
